CT8型弹簧操动机构
一、概述
CT8型弹簧操动机构可供操作SN-10系列少油断路器及之具有相当的合闸功能的少油断路器用， 其符合“GB1984-80”《交流高压断路器》和本产品“技术条件”的要求。主要指标达到或超过“IEC”标准。
二、主要技术参数
储能电机分为单相交流两用串激电动机，技术参数如表：
|
型号 |
HDZ-113 |
HDZ-213 |
HDZ-313 |
|
额定工作电压(V) |
110 |
220 |
380 |
|
额定电功率(A) |
|
|
|
|
20℃时线圈电阻值（Ω） |
|
正常合闸工作电压范围 |
85％～110％额定工作电压 |
|
|
65％～120％额定工作电压,小于30％额定工作电压时不得分闸 |
合闸电磁铁技术参数如表：
|
额定工作电压（V） |
～110 |
～220 |
～380 |
～48 |
～110 |
～220 |
|
额定电功率（A） |
＜9.5 |
＜5 |
＜6 |
＜6 |
2.3 |
2.34 |
|
额定电功率（W） |
＜1045 |
＜1100 |
＜1140 |
288 |
253 |
514.8 |
|
20℃时线圈电阻值（Ω） |
3.65± 0.365 |
14.7±1.47 |
44.6± 4.6 |
8.1±0.57 |
44.6± 3.12 |
94± 6 |
|
正常合闸工作电压范围 |
85％～110％额定工作电压 |
合闸电磁铁技术参数如表：
|
额定工作电压（V） |
～110 |
～220 |
～380 |
～48 |
～110 |
～220 |
|
额定电功率（A） |
＜9.5 |
＜5 |
＜6 |
＜6 |
2.3 |
2.34 |
|
额定电功率（W） |
＜1045 |
＜1100 |
＜1140 |
288 |
253 |
514.8 |
|
20℃时线圈电阻值（Ω） |
16.7±1.67 |
69±6.9 |
233±23.3 |
24.8±1.74 |
111±7.77 |
430±30 |
|
正常合闸工作电压范围 |
85％～110％额定工作电压，小于30%额定工作电压时不得分闸 |

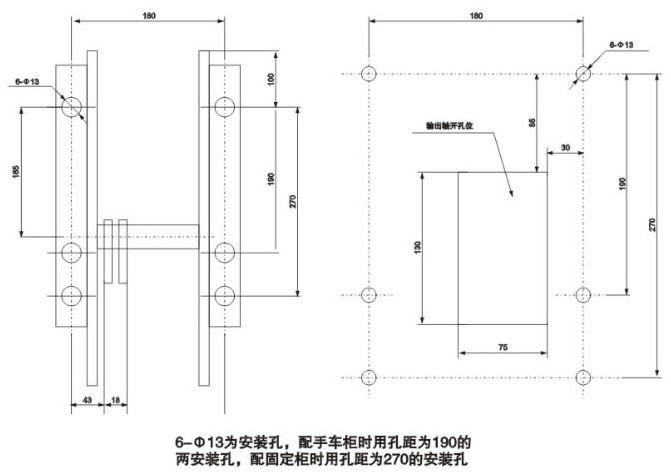

三、外形安装尺寸
|
