一、概述
本产品可以操作各类10KV固定柜上之ZN28型户内高压真空断路器及其合闸功与之相当的其他各类 高压断路器之用。有过电流及失压脱扣保护功能，其寿机械寿命为2000次。由于该构宽宽比CT19A型有缩小，宽度仅300mm，不仅增加了机构整体的稳定性，更适宜于老柜上的无油化改造用。(该机构输出转换为50°～55°)
二、主要技术参数
|
规格 |
重量kg |
体积
高×宽×深mm |
电坳机输入功率(W) |
合闸弹簧(mm) |
匹配真空断路器开断电流（KA） |
|
CT19B-Ⅰ |
38 |
550×330×180 |
110 |
φ7 |
20 |
|
CT19B-Ⅱ |
38 |
550×330×180 |
110 |
φ8 |
31.5 |
|
CT19B-Ⅲ |
38 |
550×330×180 |
150 |
φ8+φ4 |
40 |
1.储能电机采用单相永磁直流电机，如用户需要采用交流电流电源时，则增加啬全波整流电流，(桥堆)供给储能电动机工作。
2.合分闸电磁铁采用螺管式电磁铁。
3.机构输出轴工作转动角为50～55度。
CD19B机构主要技术数据表(表内所列电阻值均为温度＋20℃时数值)
|
额定工作电压(V) |
～110 |
～220 |
～380 |
-48 |
-110 |
-220 |
|
额定工作电流(A) |
分 |
2.8 |
1.6 |
|
2.3 |
1.5 |
|
合 |
1.5 |
1 |
1.5 |
0.68 |
|
额定电功率(W) |
分 |
308 |
352 |
255 |
264 |
|
合 |
105 |
220 |
165 |
150 |
|
20℃时线圈电阻值(Ω) |
分 |
12±0.6 |
48±2.4 |
48±2.5 |
190±10 |
|
合 |
20±1 |
73±4 |
73±4 |
325±15 |
|
正常工作电压范围 |
合闸:85%～110%额定工作电压
分闸:65%～120%额定工作电压,小于30％的额定工作电压时不得分闸 |

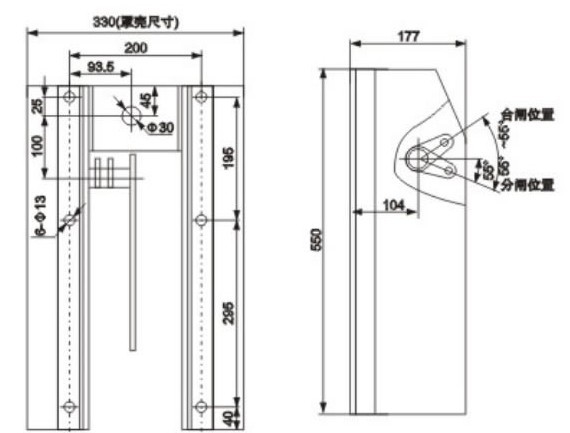

三、外形安装尺寸
|
