一、户内支柱绝缘子概述
户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。 绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。 绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:
额定电压
kV |
抗弯强度kN |
外胶装 |
内胶装 |
联合胶装 |
6 |
3.75,7.5 |
4 |
— |
10 |
3.75,7.5,20 |
4,(7),8,16 |
4 |
20 |
20 |
— |
30 |
35 |
— |
(7.5) |
4,(7.5),8 |
注:表中()表示非标准等级
二、绝缘子结构简介
绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉,金属附件表面涂灰磁漆。 绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量。 绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产品均为多棱形。 内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装)。
三、技术标准
户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

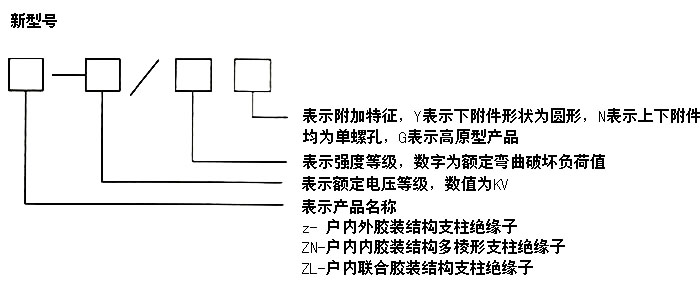

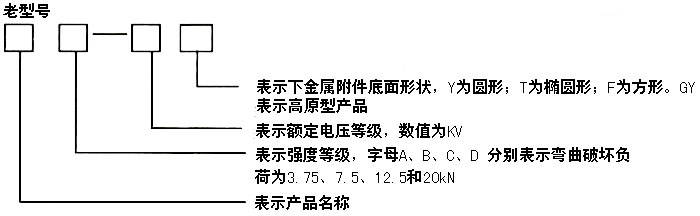

四、型号说明
Z——户内外胶装支柱绝缘子; ZN——户内内胶装支柱绝缘子; ZL——户内联合胶装支柱绝缘子; 对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN。字母后分数,分子表示额定电压千伏数,分母为机械破坏负荷kN数。 N——内胶装上下附件为单螺孔者; Y——外胶装和联合胶装下附件为圆形者; T——外胶装下附件为椭圆形者; F——外胶装下附件为方形者; G——高原型(老产品为GY)
型号 |
图号 |
主要尺寸mm |
重量kg |
H |
D |
h1 |
h2 |
d |
d1 |
d2 |
a1 |
a2 |
ZN-6/4 |
10-6 |
100 |
78 |
18 |
20 |
60 |
2-M8 |
M12 |
18 |
- |
1.25 |
|
10-6 |
100 |
78 |
18 |
20 |
60 |
M12 |
M12 |
- |
- |
1.25 |
ZN-10/4 |
10-6 |
120 |
82 |
18 |
20 |
62 |
2-M8 |
M12 |
18 |
- |
1.6 |
ZN-10/8 |
10-6 |
120 |
100 |
18 |
25 |
82 |
2-M10 |
M16 |
24 |
- |
2.55 |
ZN-10/8N |
10-6 |
120 |
100 |
18 |
25 |
82 |
M16 |
M16 |
- |
- |
2.55 |
ZN-10/16 |
10-7 |
170 |
160 |
18 |
30 |
100 |
2-M12 |
M20 |
36 |
- |
8.0 |
|
10-8 |
205 |
190 |
15 |
20 |
68 |
4-M12 |
4-M16 |
40 |
65 |
15.0 |
|
10-9 |
320 |
130 |
20 |
40 |
70 |
M10 |
M16 |
- |
- |
8.1 |
|
10-10 |
320 |
130 |
25 |
75 |
80 |
2-M10 |
M16 |
30 |
- |
10.1 |
型号 |
额定电压kv |
工频电压kv r.m.s≮ |
全波冲击耐受电压kv peak ≮ |
抗弯及抗拉破坏负荷kN ≮ |
干耐受 |
击穿 |
ZN-6/4 |
6 |
36 |
58 |
60 |
4 |
|
6 |
36 |
58 |
60 |
4 |
ZN-10/4 |
10 |
47 |
75 |
80 |
4 |
ZN-10/8 |
10 |
47 |
75 |
80 |
8 |
ZN-10/8N |
10 |
47 |
75 |
80 |
8 |
ZN-10/16 |
10 |
47 |
75 |
80 |
16 |
|
20 |
75 |
120 |
125 |
30 |
|
35 |
110 |
- |
195 |
75 |
|
35 |
110 |
- |
195 |
75 |
|
