一、概述

    线路柱式绝缘子是由长期地胶装在金属底座上，有时还有一个帽的一个或多个绝缘件组成的一种钢性绝缘子，并可用装在金属底座上的

双头螺栓或一个或几个螺栓钢性地安装在支持结构上。用于标称电压高于1000V，频率不大于100Hz，海拔不超过1000m，普通地区和中、重污

秽地区的交流电力线路中绝缘和支持导线用，其安装地点的环境温度在-40℃~+40℃之间。
    线路(实心)柱式绝缘子可代替针式绝缘子，针式绝缘子属B型绝缘子，运行中容易产生击穿、损坏现象，钢化玻璃绝缘子此时会自破，而

瓷绝缘子不会自破。因而电业部门要花费大量的人力、物力对瓷绝缘子进行电气检测和预防性试验，在经济和安全供电方面有一定不足之处。

因此，随着制造技术的发展，促使出现了线路(实心)柱式绝缘子。这种绝缘子均具有实心绝缘体，属A型绝缘子，因而运行中不必担忧沿绝缘

体内部发生击穿，这是它的一大优点。
    线路柱式瓷绝缘子按额定雷电冲击耐受电压值分为95、105、125、150、170、200、250和325kV八个等级；按额定弯曲破坏负荷值分为3、

5、8和12.5kN四个等级；按其安装方式分为直立安装和水平安装二种；按其与高压导线的连接方式分为顶部绑扎型和顶部线夹型二种；按钢

脚与底座连接方式分为可分离式（螺纹连接）和不可分离式二种。
    我公司生产的PSN-105/5ZS连接螺纹有M16、M18、M20三种可供选择，同时为了提高爬电距离，开发了PSN4-105/5ZS耐污型产品。

二、技术标准

    GB/T 1001.1-2003 《标称电压高于1000V的架空线路绝缘子 第1部分 交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则》
    GB/T 21206-2007 《线路柱式绝缘子特性》
    JB/T 8509-1996 《高压线路柱式瓷绝缘子》

三、型号说明

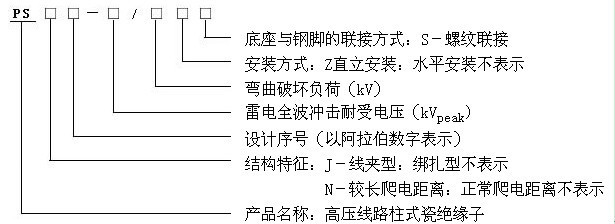

    JB/T8509-1996标准规定：
        PS——线路柱式瓷绝缘子；
        J——线夹型，绑扎型不表示；
        N——较长爬电距离（正常爬电距离不表示）；
        “—”后数字为雷电全波冲击耐受电压值，kV；
        “/”后数字为弯曲破坏负荷值，kN；
        Z——直立安装，水平安装不表示；
        S——螺纹连接式。
    GB/T 21206-2007标准规定：
        R——线路柱式绝缘子；
        R后的数字表示弯曲破坏负荷值，kN；
        随后的字母E或J表示金属附件外胶装或内胶装；
        再后的字母T、C、H分别表示顶部绑扎型、直立安装的顶部线夹型或水平安装的顶部线夹型；
        后缀的数字表示规定的雷电冲击耐受电压值，峰值kV；
        后缀的字母N或L分别表示标准的和较长的爬电距离。

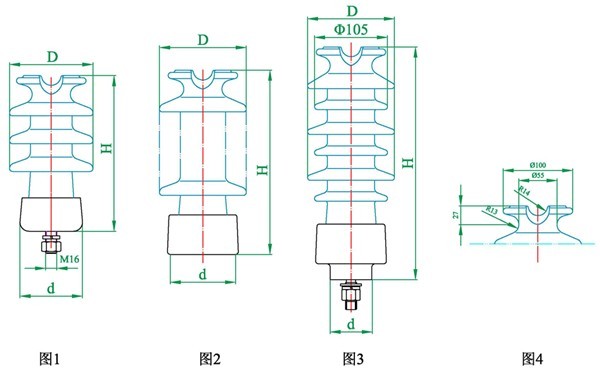

四、外形及尺寸

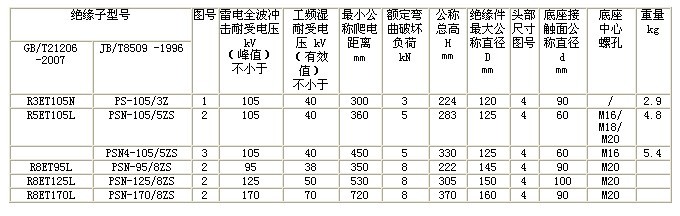

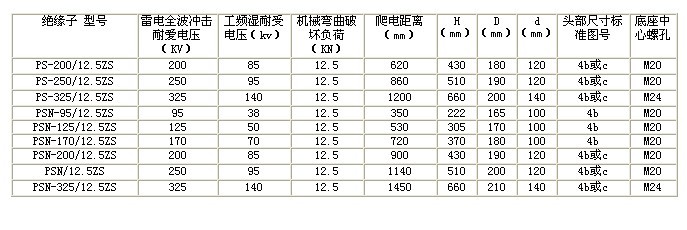

技术参数表1
