FZW32-12/T630-20系列户外交流高压真空断路器负荷开关
产品详细介绍
FZW32-12/T630-20系列户外交流高压真空断路器负荷开关
◎概述
◎主要技术参数
负荷开关主要技术参数
序号
名称
单位
参数
1
额定电压
KV
12
2
额定频率
HZ
50
3
额定电流
A
630
4
额定有功负载开断电流
A
630
5
额定才环开断电流
A
630
6
5%额定有功负载开断电流
A
31.5
7
额定电缆充电开断电流
A
10
8
1min工频耐受电压：真空
断口相关 相对地/隔离断
KV
42/48
9
雷电冲击耐受电压；相向相对
地/隔离断口
KV
75/85
10
额定短时耐受电流（热稳定）
KA
20
11
额定短路持续时间
S
4
12
额定峰值受电流（动稳定）
KA
50
13
额定短路关合开关
KA
50
14
机械寿命
次
10000
15
真空灭弧室触头允许磨损厚度
mm
0.5
16
手动操作力矩
Nm
≤200
17
额定空载变压器开断容量
KVA
1600
18
额定开断电容器组电流
A
100
二.负荷开关真空灭弧室装置配调整技术参数
序号
名称
单位
参数
1
触头开距
mn
5=1
2
平均分闸速度
m/s
1.1=0.2
3
三相分闸不同期
ms
＜5
4
三相合闸不同期
ms
＜5
5
带电体之间及相对地距离
mn
＞200
6
辅助同睡电阻
μΩ
＞400
三.隔离刀装置配调整技术参数
序号
名称
单位
参数
1
隔离刀正压力
N
300=50/
2
触刀下一步分离点到静触头距离
mm
＞180mm
3
进出线端
μΩ
≤150
4
机械寿命
次
1000

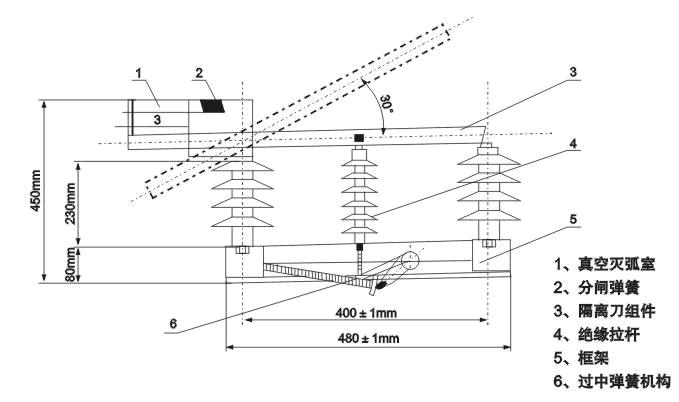

◎外形安装尺寸
