一、概述
本公司生产的瓷外套无间隙金属氧化锌避雷器品种多、规格全,按使用场所分为配电型、电站型、保护电容器组型、保护旋转电机型、变压器中性点保护型、电气化铁道型。
产品性能满足国标GB11032-2000(eqv IEC 60099-4:1991)《交流无间隙金属氧化物避雷器》。
二、技术标准
产品生产执行的标准为GB11032-2000(eqv IEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境
1.环境温度为—40℃~+40℃; 2.海拔高度不超过2000m; 3.电源频率为48Hz~62Hz; 4.极大风速不超过35m/s; 5.地震裂度7度及以下地区。 长期施加的电压不超过其最高持续运行电压。
四、产品特点
1.体积小、重量轻,耐碰撞、运输无碰损失,安装灵活,特别适合在开关柜内使用; 2.特殊结构,整体模压成型,无气隙、密封性能好,防潮防爆; 3.爬电距离大,增水性好,耐污能力强,性能稳定,减少运行维护; 4.独特配方的氧化锌电阻片,高容量,低泄露; 5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。

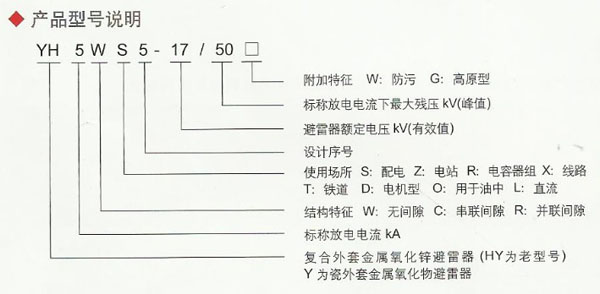

五、产品型号说明

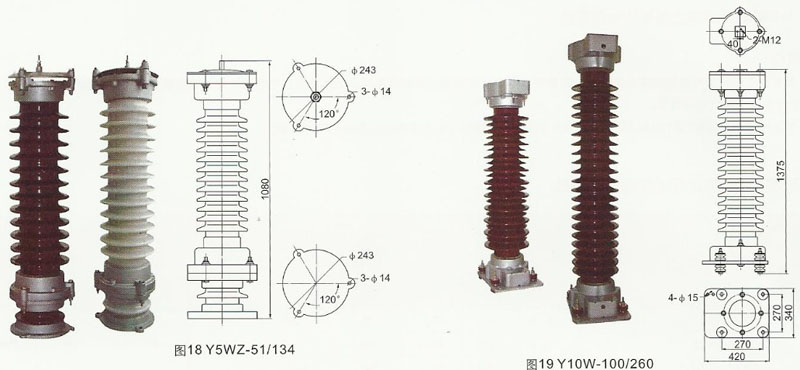

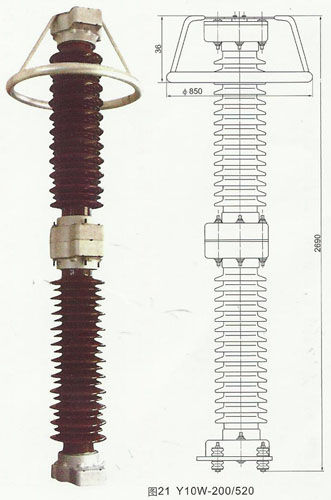

六、外形及安装尺寸
序号 |
避雷器型号 |
系统额定电压 |
避雷器额定电压 |
持续运行电压 |
直流lmA电压 |
雷电冲击电流下残压 |
操作冲击电流下残压 |
方波同流容量(2ms) |
大电流冲击耐受 |
0.75UimA下泄漏电流 |
使用场所 |
KV r.m.s |
≮kV |
≯kVp |
≮A |
≮kA |
≯μA |
1 |
Y5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15 |
12.8 |
150 |
40 |
50 |
配电 |
2 |
Y5WS-10/30 |
6 |
10 |
8.0 |
15.0 |
30 |
25.6 |
3 |
Y5WS-17/50 |
10 |
17 |
13.6 |
25.0 |
50 |
42.5 |
4 |
Y5WZ-5/13.5 |
3 |
5 |
4.0 |
7.2 |
13.5 |
11.5 |
200 |
65 |
50 |
电站 |
5 |
Y5WZ-10/27 |
6 |
10 |
8.0 |
14.4 |
27 |
23.0 |
6 |
Y5WZ-17/45 |
10 |
17 |
13.6 |
24.0 |
45 |
28.3 |
7 |
Y5WZ-5/134 |
35 |
51 |
40.8 |
73.0 |
134 |
114 |
400 |
65 |
50 |
8 |
Y5WZ-51/130 |
35 |
51 |
40.8 |
73.0 |
130 |
112 |
9 |
Y5W-51/125 |
35 |
51 |
40.8 |
73.0 |
125 |
110 |
10 |
Y5W-54/134 |
35 |
54 |
43.2 |
77.0 |
134 |
114 |
11 |
Y10W-1/125 |
35 |
51 |
40.8 |
74.0 |
125 |
110 |
600 |
100 |
50 |
12 |
Y10W-54/134 |
35 |
|
43.2 |
76.0 |
134 |
114 |
13 |
Y10W-54/130 |
35 |
54 |
43.2 |
75.0 |
125 |
112 |
14 |
Y5W-100/360 |
110 |
100 |
78.0 |
145 |
134 |
221 |
600 |
100 |
50 |
15 |
Y5W-108/281 |
110 |
108 |
84.0 |
160 |
130 |
239 |
16 |
Y10W-100/260 |
100 |
100 |
80.0 |
1550 |
260 |
221 |
600 |
100 |
100 |
17 |
Y10W-08/281 |
118 |
108 |
84.0 |
160 |
281 |
239 |
18 |
Y10W-200/520 |
220 |
200 |
160.0 |
304 |
520 |
221 |
800 |
100 |
50 |
19 |
Y5WR-5/13.5 |
3 |
5 |
4.0 |
7.2 |
13.5 |
10.5 |
400 |
65 |
50 |
并联电容器组 |
20 |
Y5WR-10/27 |
6 |
10 |
8.0 |
14.4 |
27 |
21.0 |
21 |
Y5WR-17/45 |
10 |
17 |
13.6 |
24.0 |
45 |
35.0 |
22 |
Y5WR-51/134 |
35 |
51 |
40.8 |
73.0 |
134 |
105 |
600 |
100 |
23 |
Y10WD-51/134 |
35 |
51 |
40.8 |
73.0 |
134 |
104 |
800 |
24 |
Y5WD-4/9.5 |
3.15 |
4 |
3.2 |
5.7 |
9.5 |
7.6 |
400 |
65 |
50 |
发电机 |
25 |
Y5WD-8/18.7 |
6.3 |
8 |
6.3 |
11.2 |
18.7 |
15 |
26 |
Y5WD-13.5/31 |
10.5 |
13.5 |
10.5 |
18.6 |
31.0 |
25.0 |
27 |
Y5WD-17.5/51 |
13.8 |
17.5 |
13.8 |
24.4 |
40.0 |
32.0 |
28 |
Y5WD-20/45 |
15.8 |
20 |
15.8 |
28.0 |
450 |
36.0 |
29 |
Y5WD-23/51 |
18.0 |
23 |
18.0 |
31.9 |
51 |
4.08 |
30 |
Y5WD-25/56.2 |
20.0 |
25 |
20.0 |
35.4 |
56.2 |
45.0 |
31 |
Y2.5WD-4/9.5 |
3.15 |
4 |
3.2 |
5.7 |
9.5 |
7.6 |
200 |
40 |
50 |
电动机 |
32 |
Y2.5WD8/18.7 |
6.3 |
8 |
6.3 |
11.2 |
18.7 |
15.0 |
33 |
Y2.5WD-13.5/31 |
10.5 |
13.5 |
10.5 |
18.6 |
31.0 |
25.0 |
34 |
Y5WD-2.4/6 |
1.9 |
2.4 |
1.9 |
3.4 |
6.0 |
5.0 |
200 |
10 |
50 |
机电中性点 |
35 |
Y1.5WD-4.8/12 |
3.15 |
4.8 |
3.8 |
6.8 |
12.0 |
10.0 |
36 |
Y1.5WD-8/19 |
6.3 |
8 |
6.4 |
11.4 |
19.0 |
15.9 |
37 |
Y1.5WD-10.5/23 |
8.4 |
10.5 |
8.4 |
14.9 |
23.0 |
19.2 |
38 |
Y1.5WD-12/26 |
9.6 |
12 |
9.6 |
17.0 |
26.0 |
21.6 |
39 |
Y1.5WD-13.7/29.2 |
11.0 |
13.7 |
11.0 |
19.5 |
29.2. |
24.3 |
40 |
Y1.5WD-15.2/31.7 |
12.2 |
15.2 |
12.2 |
21.6 |
31.7 |
26.4 |
41 |
Y5WT-42/120 |
27.5 |
42 |
34.0 |
65.0 |
120 |
98.0 |
400 |
65 |
50 |
电气化铁道 |
42 |
Y5WT-84/240 |
55.0 |
84 |
68.0 |
130 |
240 |
196 |
43 |
Y1.55W-60/144 |
110 |
60 |
48.0 |
85.0 |
144 |
135 |
400 |
65 |
50 |
变压器中性点 |
44 |
Y1.55W-72/186 |
110 |
72 |
58.0 |
103 |
186 |
174 |
|
