一、概述
LW3-10ⅠⅡ 型户外高压六氟化硫断路器是以SF6气体作为绝缘和灭弧介质的新型户外高压断路器。灭弧室采用旋弧原理，断路器和操作机动为整体结构。与其它10KV等级户外断路器械相比，本产品具有结构简单，灭弧和绝缘性能可靠，操作功率小，额定参数高电气寿命和不检修周期等显著优点。
产品分为Ⅰ型和Ⅱ型二种。其区别在于Ⅰ型配有手动储能弹簧操动机构主要供柱上用，Ⅱ型配电动机储能簧操动机构，除了实现就地手控操作外，还可实现远距离控制和自动重合闸操作，适用于中小型电站中作为控制和保护之用。

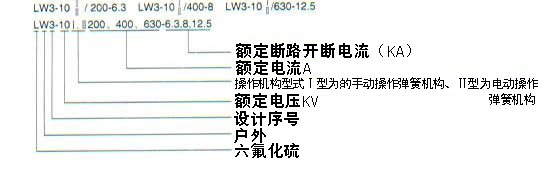

二、型号说明
三、主要技术参数
|
序号 |
名称 |
单位 |
数据 |
|
1 |
总行程 |
mm |
58±2 |
|
2 |
超行程 |
mm |
22±1 |
|
3 |
相间不相期 |
Ⅰ型 |
ms |
≤1.5 |
|
Ⅱ型 |
ms |
≤3 |
|
4 |
刚合速度 |
ms |
2.6±0.2 |
|
5 |
刚分速度 |
m/s |
2.6±0.2 |
|
6 |
每相回路电阻 |
μΩ |
≤130 |
|
7 |
脱扣器脱扣电流 |
A |
5～5.5 |
|
8 |
分,合闸线圈额定电压 |
V |
～220 |

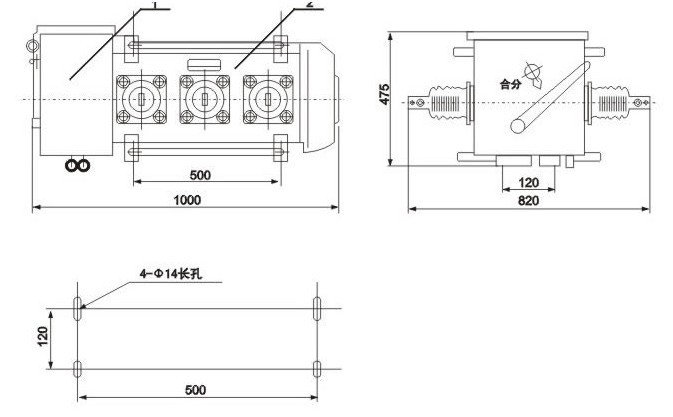

四、外形安装尺寸
|
