一、概述

    RN1,RN3型户内高压限流熔断器，用于电力线路的过载及短路保护。所谓线路就是熔断器在短路电流达到峰值之前就将其切断的功能。
    熔断特性：当通过熔断器的电流为其额定电流的1.3倍时，1小时不熔断。

二、熔断器用途

    RN1,RN3型高压户内熔断器用于电力线路的过载及短路保护，这种熔断器具有较大的切断能力，亦可用以保护电力系统分出的之路，当线路短路电流达到极大值之前熔断器就将线路切断，因此是保护电力设备不受损坏的建议电器。

三、熔断器结构

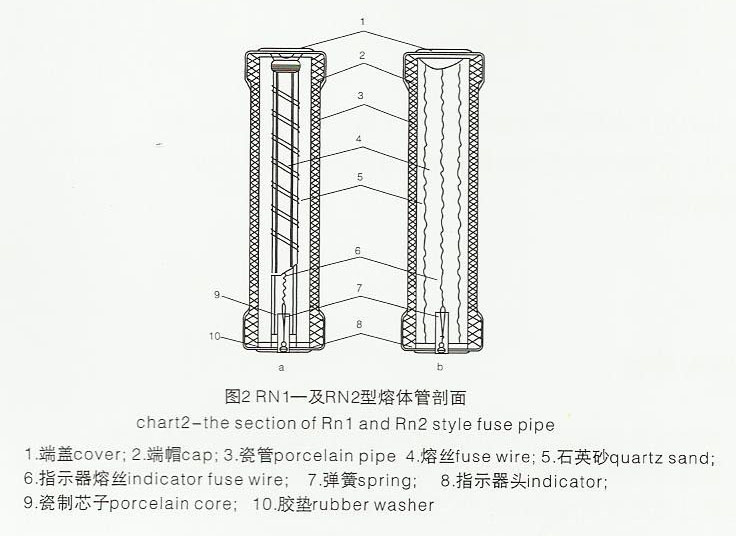

RN1,RN3型熔断器是由两个支柱绝缘子，触座，及熔丝管，座板等四部分组成。支柱绝缘子安装在座板上，触座固定在支柱绝缘子上，熔丝管则放在触座中固定，但两端的铜帽绕装在瓷管上，熔断管管内熔丝按额定电流的大小，用一根或多根熔丝绕到有棱的芯子上（额定电流小于7.5A的）或绕城螺旋形直接安装在管内（额定电流大于7.5安的）然后充填石英砂，两端铜帽用端盖压紧，用锡合牢，以保持密封。
    当通过过载电流或短路电流时，熔丝立即熔断，同时产生电弧，石英砂就立即把电弧熄灭，在熔丝熔断时，弹簧的拉线也同时熔断，并从弹簧内弹出，这就指示了熔断器完成任务。

四、熔断器使用说明

※RN1,RN3型户内充石英砂熔断器，适用于：
（1）海拔高度不高于1000米。
（2）周围介质温度不高于+40℃，不低于—40℃。
※RN1,RN3型熔断器，不能在下述环境进行工作：
（1）相对湿度大于95%的户内场所。
（2）有些燃烧货爆炸危险的场所。
（3）有剧烈震动，摆动或冲击的场所。
（4）海拔高度超过2000米的地区。
（5）空气污秽地区及特殊潮湿场所。
（6）特殊场所（如用于X光线装置上）。

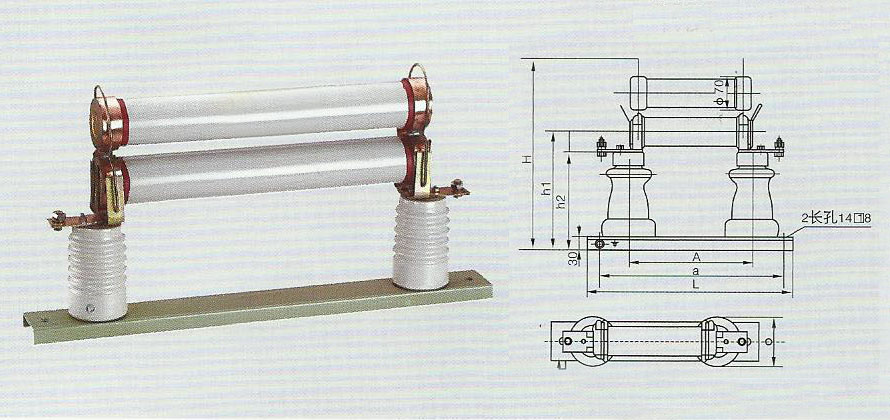

五、外形及安装尺寸
