一、概述
本产品适用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。（通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1）。
二、特点
1、分断能力高，开断电流可达63KV。
2、功耗小、升温低。
3、动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S。
4、安-秒特性误差小于±10%。
5、配有弹簧式撞击器，该撞击器具有接触面大，压强小等有点。因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生。
6、规格标准化。
7、有较大的限流作用。
8、产品性能符合GB15166.2国家标准及IEC60282-1标准。
9、能可靠开断更小开断电流至额定开断电流之间的任何故障电流。另外，还可根据用户需求，生产各类非标准产品。
三、产品型号说明
四、技术参数及尺寸图
|
3.6/40.5Kv（I）型熔断件（d=φ25mm） |
|
型号 |
额定电压KV |
额定电流A |
长度L（mm） |
额定开断电流KA |
|
XRNP1 |
3.6
7.2
12 |
0.2 |
195 |
50 |
|
0.3 |
|
0.5 |
|
1 |
|
2 |
|
3.15 |
|
4 |
|
XRNP1 |
24 |
0.2 |
354 |
|
0.3 |
|
0.5 |
|
1 |
|
2 |
|
3.15 |
|
XRNP1 |
40.5 |
0.2 |
465 |
|
0.3 |
|
0.5 |
|
1 |
|
2 |
|
3.15 |
|
3.6/40.5Kv（Ⅱ）型熔断件（d=φ51mm） |
|
型号 |
额定电压KV |
额定电流A |
长度L（mm） |
额定开断电流KA |
|
XRNP2 |
3.6
7.2
12 |
0.5 |
192 |
50 |
|
1 |
|
2 |
|
3.15 |
|
5 |
|
7.5 |
|
10 |
|
XRNP2 |
24 |
0.5 |
367 |
|
1 |
|
2 |
|
3.15 |
|
5 |
|
7.5 |
|
XRNP2 |
40.5 |
0.5 |
442 |
|
1 |
|
2 |
|
3.15 |
|
5 |

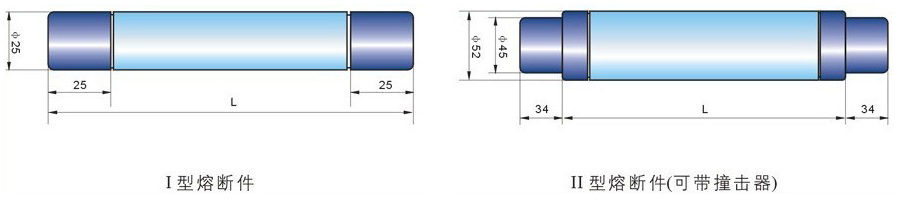

五、外形及安装尺寸
|
