一、用途

    本产品适用于户内交流50Hz，额定电压3.6Kv、7.2Kv、12Kv、24Kv、40.5Kv系统，可与其他开关电器如负荷开关，真空接触器配合使用，作为电力变压器及其他设备短路、过载的保护元件，又是高压开关框、环网框、高/低压预装式变电站必备的配套产品。

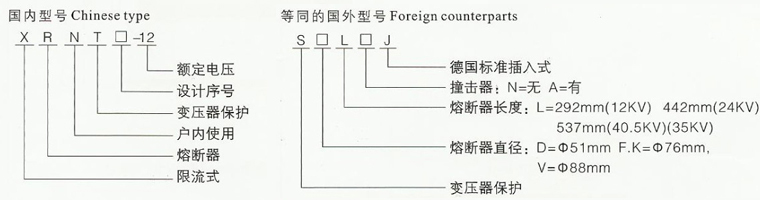

二、型号

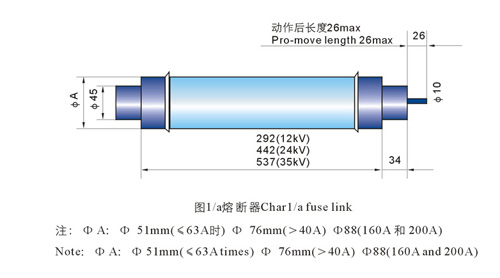

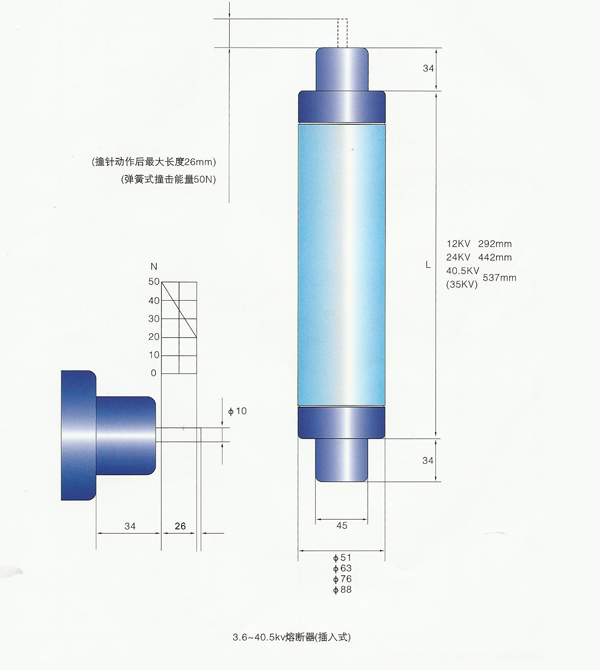

三、技术参数及尺寸图

型号	额定电压KV	额定电流A	直径×长度L（mm）	额定开断电流KA	型号	额定电压KV	额定电流A	直径×长度L（mm）	额定开断电流KA	国外参考型号
XRNT1	3.6/7.2	6.3	φ51×192标准尺寸	63	XRNT1	6/12	6.3	φ51×192	50
		10					10
		16					16
		20					20	φ76×192
		25					25
		31.5					31.5
		40					40
		50					50
		63	φ76×192标准尺寸				63
		80					6.3	φ51×292标准尺寸		SDLAJ
		100					10
		125					20
		160	φ88×192标准尺寸	50			31.5
		200					40
		250					50	φ63×292 φ76×292标准尺寸		SFLAJ
		6.3	φ51×292标准尺寸	63			63
		10					80
		16					100
		20					125			SKLAJ
		25					160	φ88×292 标准尺寸		SVLAJ
		31.5					200
		40					6.3	φ51×442	63
		40					10
		50					16
		63	φ76×292标准尺寸				20
		80					25
		100					31.5
		125					40
		160	φ88×292标准尺寸	50			50	φ76×442
		+200					63
		+250					80
		+315					100
		+355					125
		100	φ76×442标准尺寸	63			160	φ88×442
		125					+200		50
		160	φ88×442标准尺寸				+250
		+200		50			100	φ76×537	63
		+250					125
		+315					160
		+355					+200		50
		+400					+250	φ88×537
		+500					+315

型号	额定电压Un (KV)	额定电流Ir（A）	直径×长度L(mm)	额定开断电流KA
XRNT1	24	6.3	φ51×442标准尺寸
		10
		16		50
		20
		25
		21.5
		40
		50	φ76×442标准尺寸
		63
		80
		100
		125	φ88×442标准尺寸	40
		160
		200
		6.3	φ51×537	63
		10
		16
		20
		25
		31.5
		40
		50	φ76×537
		63
		80
		100
		125	φ88×537	40
		160		31.5
		+200
		6.3	φ51×442
		10
		16
	35 40.5	2	φ51×537标准尺寸	40
		3.15
		6.3
		10
		16
		20
		25	φ76×537标准尺寸
		31.5
		40
		50	φ88×537标准尺寸
		63

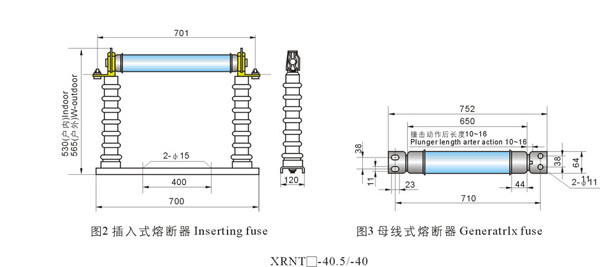

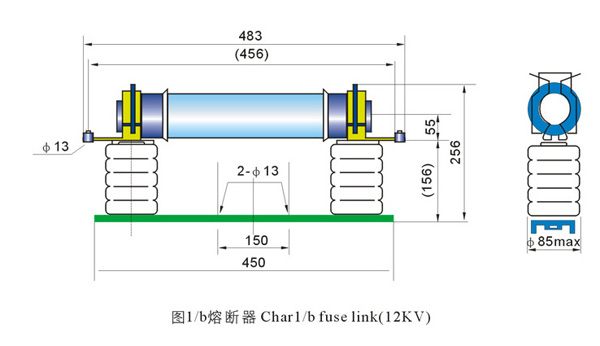

 四、技术参数及尺寸图
