GW5系列户外高压隔离开关 - 上海荣控电气有限公司

GW5系列户外交流隔离开关为交流50Hz的户外高压电器设备，额定电压等级有40.5KV 72.5KV和126KV，供高压线路在无负载情况下进行开合，以及对被检修高压母线断路器等电气设备与带电的高压线路进行电气隔离之用，也可用于开.合小的电容或电感电流。
本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》IEC60129《交流隔离开关和接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

二、使用环境条件

海拔：不超过3000m;
周围空气温度：上限40℃，下限-25℃；
风速不超过35m/s;
地震烈度不超过8度；
污秽等级不超过Ⅱ级；
覆冰厚度不大于10mm;
安装场所应无易爆.易爆危险.无化学腐蚀及剧烈振动。

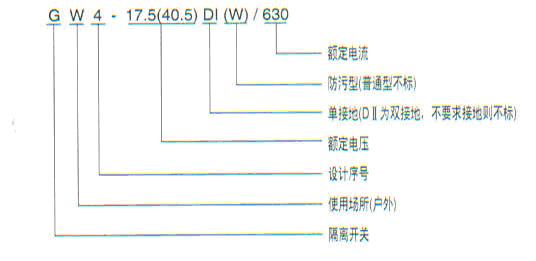

三、型号及其含义

四、主要技术参数

分类	型号	额定电压（KA）	额定电流（A）	隔离开关		接地开关				接地种类
				峰值耐受电流（KA）	短时耐受电流（KA）	峰值耐受电流（KA）		短时耐受电流（KA）
					Ⅰ型	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
一般型（防污型）	GW5 40.5 　　　 -72.5Ⅱ（D.DW） HGW5 126	40.5 72.5 126	630	50	20（4S）	50	80	20 （4S）	31.5 （4S）	不接地单接地双接地
			1000
			1250	80	31.5（4S）
			1600		31.5（4S）

五、结构简介

每台隔离开关单极由两个支柱绝缘子，分别固定在一个底座上，交角为50。构成V型结构，主要由以下几部分组成；底座部分支柱绝缘子接线座部分触头部分接地刀接地静触头接线端子等。
本隔离开关分不接地单接地和双接地三种，主轴与接地刀之间具有机械联锁，并带辅助开关。开关的操作方式有手动和电动两种。

一、概述

二、使用环境条件

三、型号及其含义

五、结构简介

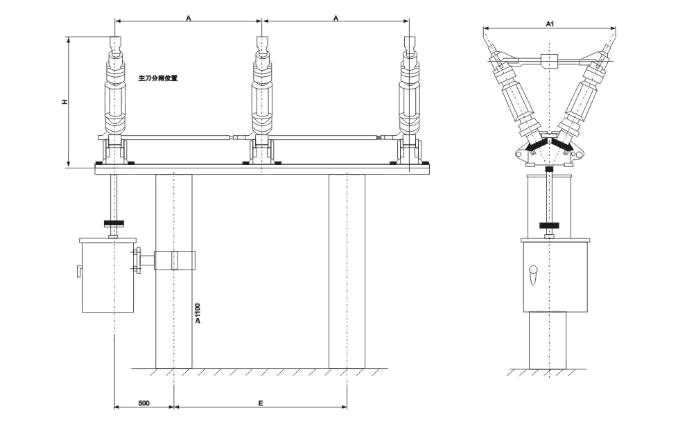

六、外形安装尺寸
