| 概述 |
| ZW10－12/630-16(20)型户外高压真空断路器适用于12KV及以下，交流50HZ的三相电力系统。主要用于农网和城网作分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。 |

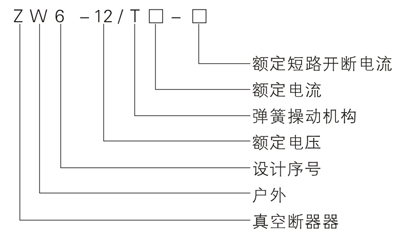

| 型号及其含义 |
| 断路器的装配调整参数 |
| 序号 |
项目 |
单位 |
参数 |
| 1 |
触头开距 |
mm |
9±1 |
| 2 |
触头超程 |
3±1 |
| 3 |
平均合闸速度 |
m/s |
0.6±0.2 |
| 4 |
平均分闸速度 |
1.0±0.2 |
| 5 |
触头合闸弹跳时间 |
ms |
≤2 |
| 6 |
三相分闸同期性 |
ms |
≤2 |
| 7 |
合闸时间 |
s |
≤0.1 |
| 8 |
分闸时间 |
最高操作电压 |
≤0.06 |
| 最低操作电压 |
≤0.1 |
| 9 |
每相回路直流电阻 |
μΩ |
≤200 |
| 10 |
相间中间距(灭弧室) |
mm |
193 | |
| 断路器的额定技术参数 |
| 序号 |
名称 |
单位 |
参数 |
| |
额定电压 |
kV |
12 |
| |
额定绝缘水平 |
1min工频耐压 |
干式 |
kV |
42 |
| |
湿式(对地) |
34 |
| |
雷电冲击耐压(峰值) |
75 |
| |
额定电流 |
A |
630 |
| |
额定频率 |
Hz |
50 |
| |
额定短路开断电流 |
kA |
12.5、16、20 |
| |
额定短路关合电流(峰值) |
31.5、40、50 |
| |
额定峰值耐受电流 |
31.5、40、50 |
| |
额定短时耐受电流 |
12.5、16、20 |
| |
操作顺序 |
|
分-0.3s-合分-180s-合分 |
| |
额定短路电流开断次数 |
次 |
30 |
| |
机械寿命 |
次 |
10000 |
| |
额定操作电压CT弹簧操作机构 |
V |
DC24、48V、AC DC100V、220V |
| |
触头允许磨损厚度 |
mm |
3 |
| |
过电流脱扣器额定电流 |
A |
5 |
| |
重量 |
kg |
130(标准) | |

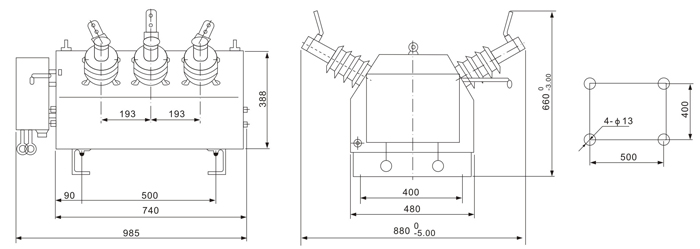

| 外形及安装尺寸图 |
|
