| 概述 |
| ZW10-12G/T630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备，主要用于12KV等级，额定电流630A，额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流、对电网进行切换和保护。 |
|

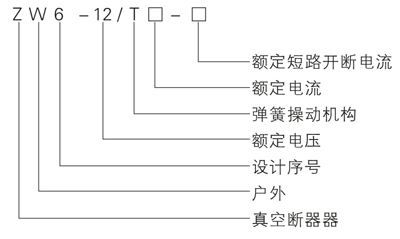

型号及其含义
| 断路器的装配调整参数 |
| 序号 |
项目 |
单位 |
参数 |
| 1 |
额定电压 |
KA |
12 |
| 2 |
额定电流 |
A |
630 |
| 3 |
额定频率 |
HZ |
50 |
| 4 |
工频耐受电压 |
KV |
42/48 |
| 5 |
雷电冲击电压(峰值) |
KV |
75/85 |
| 6 |
额定短路开断电流 |
KA |
6.3 |
12.5 |
16 |
20 |
| 7 |
额定短路关合电流(峰值) |
KA |
15 |
31.5 |
40 |
50 |
| 8 |
额定短时耐受电流 |
KA |
6.3 |
12.5 |
16 |
20 |
| 9 |
额定峰值耐受电流 |
KA |
15 |
31.5 |
40 |
50 |
| 10 |
额定操作顺序 |
|
分-0.3S-合分-180S-合分 |
| 11 |
额定短路电流开断次数 |
次 |
30 |
| 12 |
机械寿命 |
次 |
10000 |
| 13 |
动触头允许磨损累计悲哀度 |
mm |
3 |
4 |
| 14 |
额定操作电压配CT型弹簧操动机构 |
合闸线圈 |
V |
直流或交流220V |
| 分闸线圈 |
| 15 |
过流脱扣线圈额定工作电流 |
A |
5 |
| 16 |
电流互感器一、二次电流比 |
|
100/5.200/5.300/5.400/5.630/5 |
| 17 |
组合式各相主回路电阻 |
μΩ |
≤200 |
| 18 |
重量 |
Kg |
150 | |

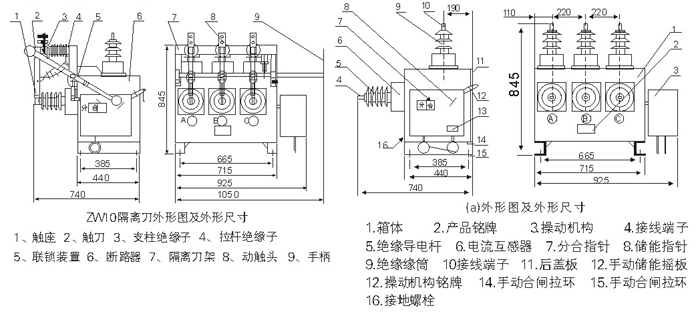

| 外形及安装尺寸图 |
|
|
